基于信息融合的分布式發電系統監控
1 引言
分布式發電系統在運行時要保證供電品質、可靠性和安全性。所以需要對發電系統內部狀態、外部負荷狀態或電網狀態進行監測，并對發電系統進行管理和控制。
分布式發電系統狀態通過監控系統采集的信號間接或直接判斷。為了解決這些問題，需要從監控系統構造結構和檢測算法兩個方面著手。
在監控系統結構方面，信息融合技術能夠利用信息之間的冗余或邏輯關系獲取對被研究對象更全面、更精確的認識，從而有效降低采樣信息存在的不確定性。對信息融合概念的描述多種多樣, 融合是一種形式框架, 其過程是用數學方法和技術工具綜合不同源信息, 目的是得到高品質的有用信息。“高品質”的精確定義依賴于應用。隨著信息融合的涵蓋面越來越廣, 從系統角度看, 信息融合不僅是信息的獲取、處理、理解和評估, 還應包括對傳感器的管理與控制。
在檢測算法方面，軟計算方法是指對對象只求近似而非精確的有效計算方法，人們在大量不確定性系統或高度非線性復雜系統的研究中發現，在這類系統中，過分地追求精確性是不現實的，甚至是不可靠的，所以軟計算方法就成為信息處理中的主要數學手段。軟計算方法一般包括:模糊邏輯、人工神經網絡、優化算法、小波理論、分形理論、混沌理論、粗糙集理論、數學形態學等，這些不同數學方法的融合研究己成為信息軟計算技術研究的熱門方向。
2 信息融合技術
隨著微電子技術、信號檢測與處理技術、計算機技術、網絡通信技術以及控制技術的飛速發展，各種面向復雜應用背景的多傳感器系統大量涌現。在這些多傳感器系統中，信息表現形式的多樣性，信息數量的巨大性，信息關系的復雜性，以及要求信息處理的及時性、準確性和可靠性都是前所未有的。這就使得利用計算機技術對獲得的多傳感器信息在一定準則下加以自動分析、優化綜合以完成所需的估計與決策—— 多傳感器信息融合技術得以迅速發展。
2.1信息融合系統的功能模型
一種廣義的信息融合功能分級法，從信息融合功能角度出發把它分為五個層次：檢測級融合、位置級（目標跟蹤級）融合、屬性級(目標識別級)融合、態勢評估與威脅估計。
(1) 檢測級融合。檢測級融合是直接在多傳感器分布檢測系統中檢測判決或信號層上進行的融合。從分布檢測的角度看，檢測級融合的結構模型主要有五種：分散式結構、并行結構、串行結構、樹狀結構和帶反饋并行結構。
(2) 位置級融合。位置級融合是直接在傳感器的觀測報告或測量點跡或傳感器的狀態估計上進行的融合，包括時間 和空間上的融合，是跟蹤級的融合，屬于中間層次，也是最重要的融合。在多傳感器跟蹤系統中，主要有集中式、分布式和混合式結構。
(3) 屬性級融合。目標識別融合可分為三種結構層次:數據層融合、特征層融合和決策層融合。
(4) 態勢評估與威脅估計。態勢評估與威脅估計是信息融合的第四層和第五層。
3 光伏分布式發電監控系統
分布式發電系統可以工作在與電力網聯接的狀態，或獨立運轉狀態。為了保持發電系統可靠、正常運行，系統必需監控內部運行狀態、輸出負荷狀態；在并網運行時還需要同時監控電力網的狀態，以保證發電系統內部故障不波及電力網，且電力網故障不影響分布式發電系統的安全。
3.1 直接測量狀態變量
(1)直流側狀態變量
主要有：光伏極板輸出電壓、電流，以及由電壓電流計算得到的功率；光伏極板接地電流；逆變器直流母線電壓、電流。
(2)逆變器輸出側狀態變量
主要有：逆變器輸出電壓、電流、頻率、相位、電流諧波，以及由電壓電流計算得到的功率、功率因數；輸出電流直流分量；交流漏電。
(3)系統環境狀態變量
主要有：機柜內部溫度；主控板溫度；主功率器件溫度。
(4)系統工作狀態變量
主要有：并網運行；獨立運行；單獨(孤島)運行；機器內部故障；電網故障。
通過對系統以上狀態變量檢測，可以對系統大部分故障進行分析、決策。而一些復雜的故障的分析就需要具體分析了，比如孤島效應檢測的判斷是間接的，即通過其它信息如電壓、頻率、功率等來判斷電網運行狀態，而不是電網的配電開關狀態來直接判斷的。再比如電網電壓穿越檢測，需要識別是網絡波動引起的電壓降低，或是孤島運行引起的電壓波動。從網絡運行平穩考慮，網絡波動引起的電壓降低情況下，希望分布式發電系統繼續運行以穩定網絡電壓；在孤島運行引起的電壓波動情況下，為了安全，則必須盡快停止并網運行。
3.2 故障分析及知識庫建立
分布式發電系統運行的技術條件包括：
(1) 保證現有電力網的供電品質；
(2) 保證電力網的供電可靠性；
(3) 確保安全。包括分布式系統內部安全和電力網安全，從保證安全角度看，最重要的是防止單獨運轉（孤島）。
以上三類技術要求包括了許多故障狀態保護要求：過電流、接地電流、電壓上升、電壓下降等分布式發電系統內部故障；電力網短路、孤島；平時和瞬時電壓變化、頻率上升、頻率下降、高次諧波；直流分量等。
同時，在電網中存在大量的分布式發電聯接運行時，以上三類技術要求將更加復雜化。此時出現一些新的問題：
(1) 系統中大量的分布式并網發電時，存在的逆流問題；
(2) 大量的分布式并網發電增加了電網的短路容量；
(3) 大量的分布式并網發電系統之間存在互相干擾，單獨運轉檢測靈敏度下降；
(4) 盡管單個分布式系統的諧波含量符合規范，在多個分布式發電系統的高次諧波積累影響下，高次諧波總體水平上升，影響供電品質；
(5) 直流分量也存在著積累影響；
(6) 大量的分布式并網運行時，影響電網系統的調度。比如開機、停機、切換、管理、計劃等，都會影響系統的平穩運行。
根據以上分析，可以一一建立相關故障信息庫。
3.3 基于數據融合的決策評估算法
模糊集的核心思想是把取值僅為1或0的特征函數擴展到可在單位閉區間[0,1]中任意值的隸屬函數。從而模糊計算處理可以更精確的表述事物，符合人們對事物的認識的過程和需求，“模糊即精確”。
模糊集的隸屬函數值只是一個單一的值，而在現實中，人們對事物的認識存在猶豫或一定程度的知識缺乏，從而在認識過程中存在介于肯定和否定之間的猶豫。
3.3.1 基于不確定動態直覺模糊多屬性的孤島檢測決策
定義不確定直覺模糊變量
定義：
假設 表示P個不同時刻的區間直覺模糊數，且，
為時間序列
的權重向量，

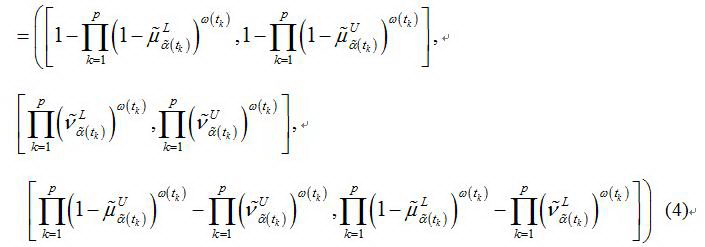

，則不確定動態直覺模糊加權平均算子為
通過分析并網發電過程，總結出孤島效應判斷的規則，構造直覺模糊數系統如下：
G1為并網電壓變化評估指標；
G2為并網電壓頻率變化評估指標；
G3為并網電壓諧波變化評估指標。
為時間序列
的權重向量。
為屬性
的屬性權重向量。
Y1是孤島發生，并立即脫離并網運行的方案；
Y2是可能孤島發生，但需延時10秒（可調）脫離并網運行的方案；
Y3是電網正常運行，繼續并網的方案。
則可以進行：(1)利用式(4)構造不確定直覺模糊矩陣；(2)定義區間模糊理想點Y+ 和區間模糊負理想點Y- ，把方案Yi 記為
；(3)分別計算方案Yi 和Y+ 以及方案Yi 和Y- 之間的距離；(4)計算每個方案的貼近系數
；(5)根據方案的貼近系數
，對所有方案進行排序選優。貼近系數越大，則方案越優。
通過以上的不確定動態直覺模糊多屬性決策判斷，進行決策級信息融合。決策級信息融合使決策的合理性、可靠性增加，保證并網逆變器的運行方案實現最優化。
4 結論
本文通過對分布式發電系統信息檢測和狀態監控研究分析，建立了基于數據融合的系統模型，并研究了分布式發電系統狀態信息數據庫的建立。在光伏分布式發電監控系統中，采用多屬性不確定動態直覺模糊決策算法，對系統決策層進行融合處理。使決策的合理性、可靠性增加，保證并網逆變器的運行方案實現最優化。
